Теплый пол Flex кабель под плитку EHC-17.5 613 Вт. (3,5м2)

Флекс EHC - тонкий двухжильный нагревательный кабель от производителя родом из Латвии, Flex (Флекс). Используется для обустройства теплых электрических полов под плитку и другие типы напольных покрытий. Flex EHC способен поддерживать нужную для, Вас температуру пола, а так же может, полностью обогреть, Ваше помещение. Продукция компании Flex является новинкой на рынке Украины.

Диаметр кабеля Флекс составляет 4мм. Оснащен соединительной муфтой, которая является полностью герметичной и имеет небольшие габариты. Длина холодного конца составляет 2 метра. Нагревательный кабель Флекс может быть использован для укладки как в слой плиточного клея, так и под тонкий слой (до 1-2 см) цементного раствора. Под толстый слой цемента рекомендуем рассмотреть другие варианты толщиной от 5 до 8 мм. Производство Латвия

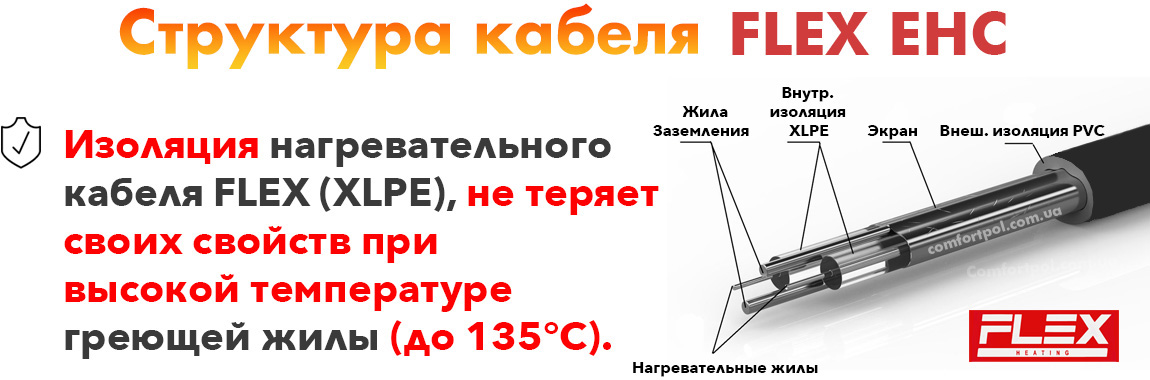

Структура FLEX EHC

Теплый пол Flex имеет в своем наличии, две жили обогрева, экран и заземляющую жилу, а так же защиту от влаги IPX7 (кратковременно попадание влаги), что позволяет применять отопительную систему в помещениях с повышенной влажностью (например ванные комнаты, сауны и т.д).

Изоляция жил XLPE

XLPE - сшитый полиэтилен высокой плотности, надежная изоляция греющих жил способна выдержать физические нагрузки и  высокие температуры до 135 градусов.

Шаг укладки теплого кабеля Flex EHC

1. Рекомендуемый шаг укладки 10 см. что даст мощность теплого пола 175 Вт на м2.
2. Для слабо утепленных помещений, можно использовать шаг 8 см. что даст мощность теплого пола 220 Вт на м2.
3. Для комфортного обогрева помещений с теплоизоляцией используют шаг 12.5 см. (145 Вт/м2)

Как крепить нагревательную секцию к полу?

Существует три основных популярных варианта крепления теплого кабеля с нужным шагом укладки к полу:

• Крепление с помощью монтажной ленты.
• Крепление с помощью пластиковых стяжек (хомутов) на сварную сетку.
• Крепление в заранее подготовленные штробы.

Наиболее популярный способ крепления теплого пола - это укладка кабеля с помощью монтажной ленты она имеет специальный замок которым зажимается кабель, при помощи монтажной ленты наиболее оптимально выдерживать нужный шаг укладки нагревательного кабеля.

В случаях когда финишная стяжка уже залита, а уровень пола поднять не возможно, теплый пол укладывают в штробы в стяжке такой способ монтажа кабеля достаточно трудоемкий.

При монтаже на сетку, важно соблюдать шаг укладки (для удобства мотажа при шаге 10 см. используют сетку с ячейками 5x5 или 10x10 см.) и не передавить нагревательную секцию пластиковым хомутом.

Подключение нагревательной секции к терморегулятору

После завершения монтажа кабеля по всей площади обогрева и установки датчика температуры пола (между витками греющего кабеля), подведите провода питания (фазу и ноль), холодный конец нагревательной секции и датчик температуры пола к месту установки терморегулятора. Переведите выключатель терморегулятора в положение "выкл".

Кратковременно подайте напряжение на провода питания 220В для определения фазного провода, отметьте его. Затем отключите питание сети 220В. Подключите все элементы системы к термостату как показано на схеме на тыльной стороне терморегулятора. Экран греющего кабеля подключается к заземлению.
