Основное отопление греющий кабель (маркировка) Woks 20T 2759 W 141 м

Woks 20 Titanium, это двужильный кабель в стяжку или для обогрева крыш, кровель, водостоков и желобов, защиты от появления сосулек, наружного обогрева, грунта, тротуарной плитки, ступеней, террас. Также Вокс 20T можно применить, для полного обогрева помещений, при укладке в стяжку глубиной 3-5см.

Мощность нагревательного кабеля 20 Вт/м. Кабель для защиты от обмерзания кровли Вокс 20 Titanium, имеет высокий класс механической  мощности (M2), состоит из двух нагревательных жил, которые защищены внешней, тройной без свинцовой PVC оболочкой, а также внутренней (Arnitel) усиленной теплостойкой изоляцией. Холодный конец  Woks 20T, имеет длину три метра.
Холодный провод -  монтажный кабель специальной конструкции, которая обеспечивает быструю зачистку и легкий монтаж. При укладке кабеля для антиоблединения Woks 20T, не нужно использовать специальную мягкую обувь, как в случае с обычным нагревательным кабелем, который с большой долей вероятности может быть поврежден при заливке толстой стяжки (3 см и выше).

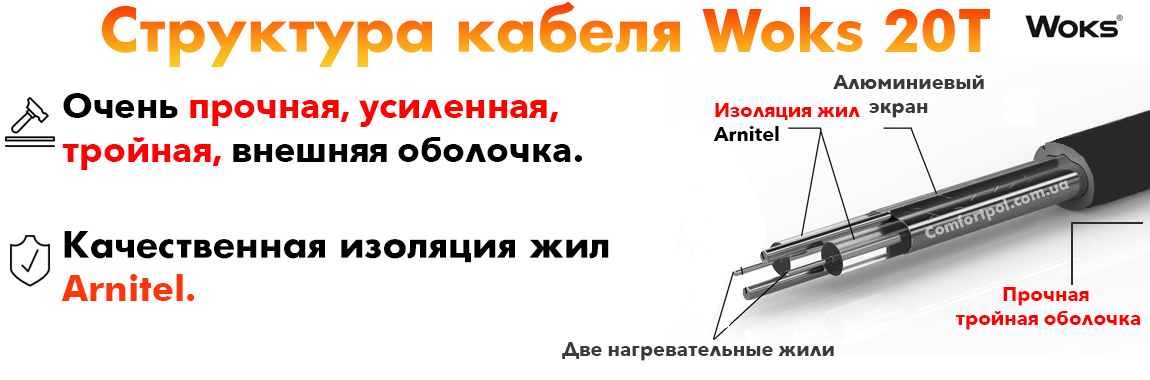

Структура кабеля теплого пола Woks 20

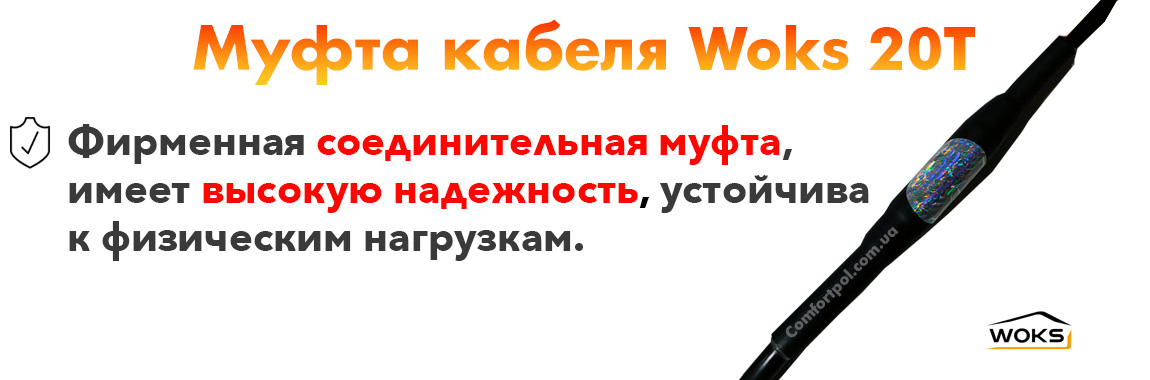

Муфта Woks 20

Нагревательная секция и силовой провод (холодный конец) соединяются специальной фирменной муфтой Вокс, соединяющая муфта теплого пола woks 20, обладает повышенной надежностью, способна переносить физические, механические нагрузки. Проходит множество тестов на заводе во время производства.

Муфта теплого пола имеет кордель из полипропилена, разделяющий между собой две греющие жилы и жилу заземления, На кордель установлена дополнительная изоляция, для обеспечения еще одного уровня защиты токопроводящих частей.

Как крепить нагревательную секцию к полу?

Существует три основных популярных варианта крепления теплого кабеля с нужным шагом укладки к полу:

• Крепление с помощью монтажной ленты.
• Крепление с помощью пластиковых стяжек (хомутов) на сварную сетку.
• Крепление в заранее подготовленные штробы.

Наиболее популярный способ крепления теплого пола - это укладка кабеля с помощью монтажной ленты она имеет специальный замок которым зажимается кабель, при помощи монтажной ленты наиболее оптимально выдерживать нужный шаг укладки нагревательного кабеля.

В случаях когда финишная стяжка уже залита, а уровень пола поднять не возможно, теплый пол укладывают в штробы в стяжке такой способ монтажа кабеля достаточно трудоемкий.

При монтаже на сетку, важно соблюдать шаг укладки (для удобства мотажа при шаге 10 см. используют сетку с ячейками 5x5 или 10x10 см.) и не передавить нагревательную секцию пластиковым хомутом.

Подключение нагревательной секции к терморегулятору

После завершения монтажа нагревательной секции по всей площади обогрева и установки датчика температуры пола (между витками греющего кабеля), подведите провода питания (фазу и ноль), холодный конец нагревательной секции и датчик температуры пола к месту установки терморегулятора. Переведите выключатель терморегулятора в положение "выкл".

Кратковременно подайте напряжение на провода питания 220В для определения фазного провода, отметьте его. Затем отключите питание сети 220В. Подключите все элементы системы к термостату как показано на схеме на тыльной стороне терморегулятора. Экран греющего кабеля подключается к заземлению.

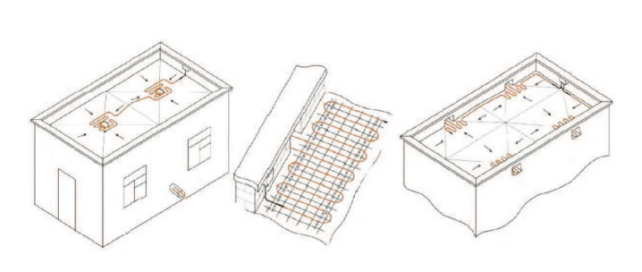

Монтаж кабеля для систем снеготаяния Woks 20T

Обычно нагревательный кабель Woks 20T, при установке для обогрева помещений или наружного обогрева грунта, террас, ступенек  крепится на армирующую сетку, уложенную поверх теплоизоляции, затем покрывается цементно-песчаной стяжкой или бетоном.

Характеристики Вокс 20T

• Удельная мощность: 20 Вт/м

• Размеры кабеля: 5,0 х 6,9 мм
• Минимальный диаметр изгиба: 5 см
• Холодный конец: 3 м
• Внутренняя изоляция: Arnitel®
• Оболочка кабеля: PVC (UV), черная
• Сертификат:  УкрСепро

• Гарантия: 20 лет
