Терморегулятор механический для теплого пола Castle RTC 70.26

Терморегулятор электронный механический Castle RTC 70.26 предназначен для автоматического регулирования температуры (поддержания заданной пользователем температуры) пола в помещениях, оборудованных кабельными системами отопления «теплый пол». Рекомендован для установки с любыми системами электрического обогрева (резистивные кабели, маты, ИК пленка) мощностью не более 3000 Вт.

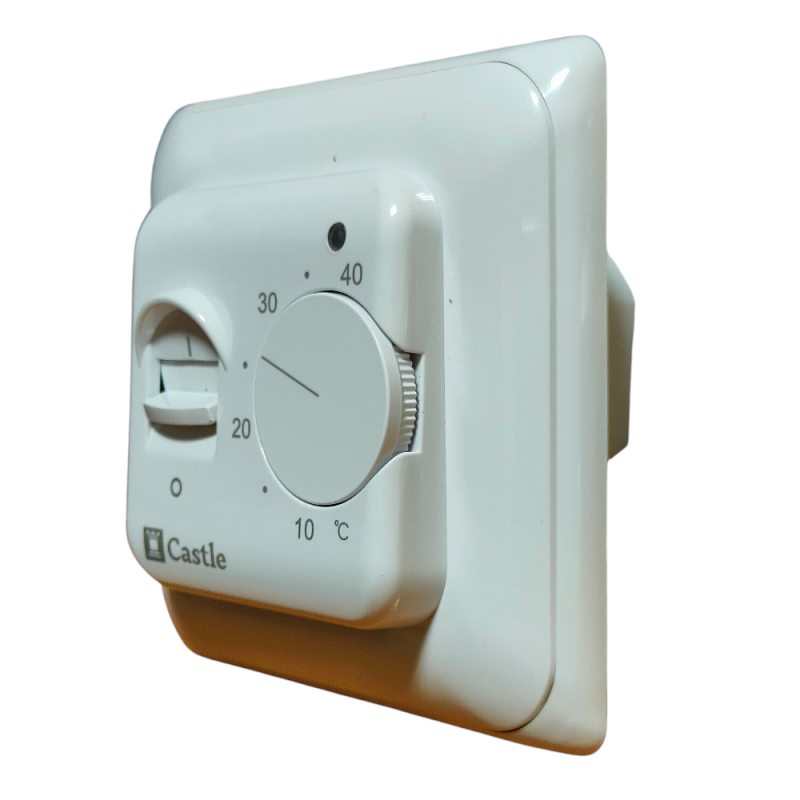

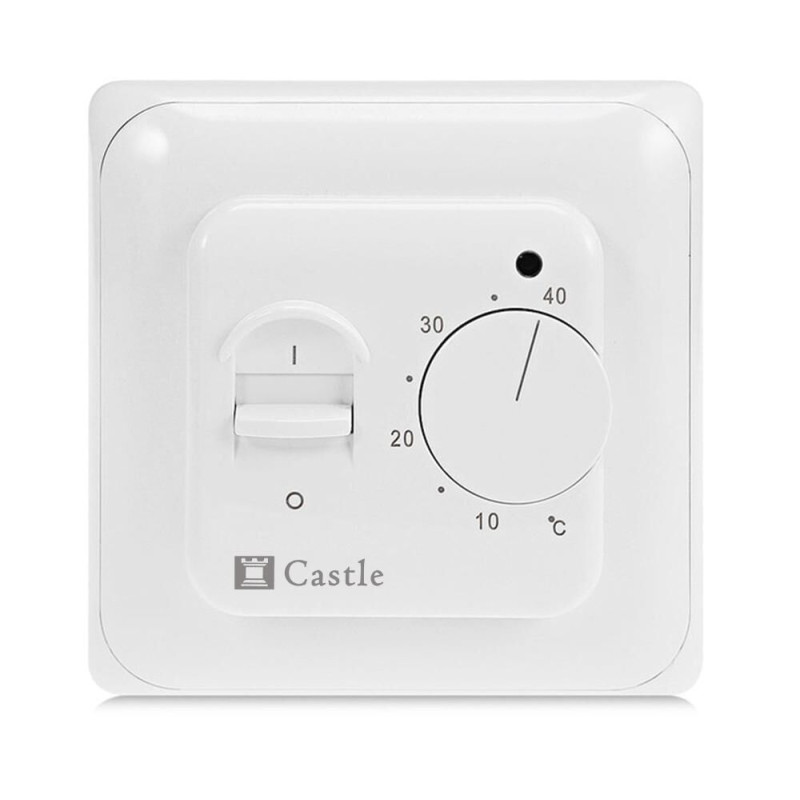

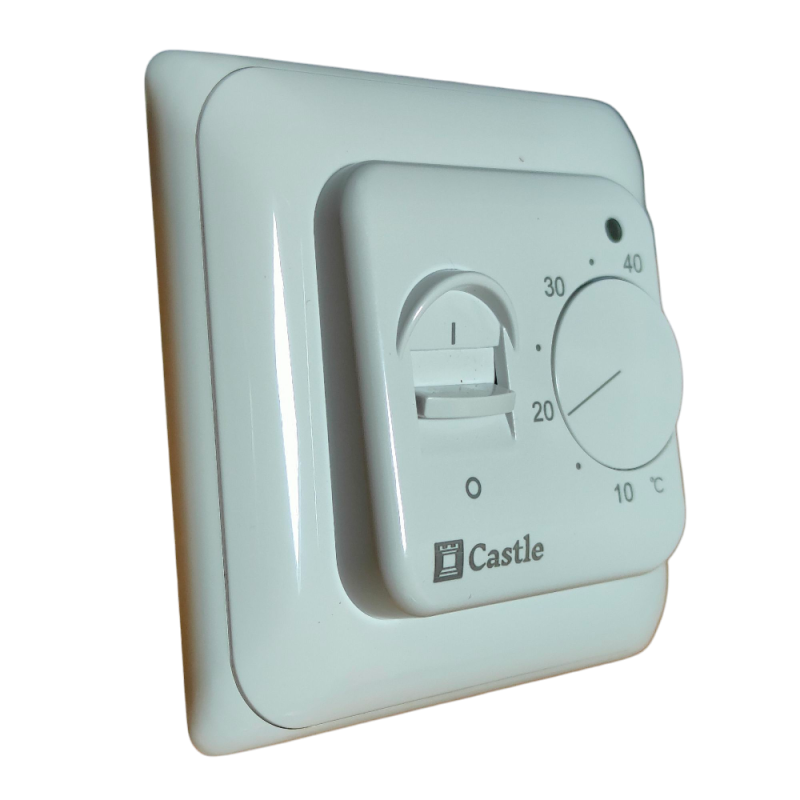

Регулятор теплого пола имеет диапазон от 5 до 40 градусов по цельсию. На передней части термостата Castle RTC 70.26 располагается индикатор работы устройства. В комплект входит датчик температуры пола, длиной 3м. Прибор производится в классическом дизайне (квадратный корпус с небольшими закруглениями по краям устройства). Контактная группа устройства выполнена из качественного металла.

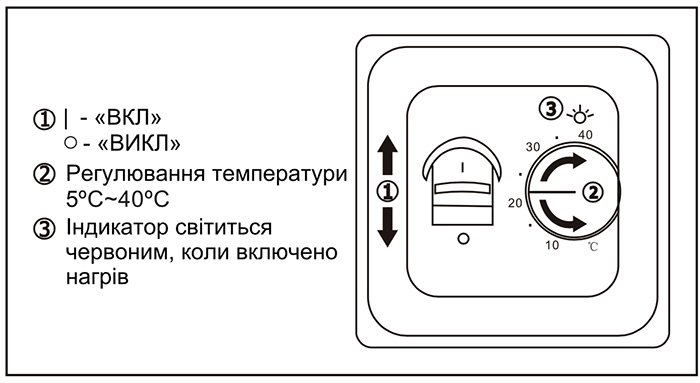

На передней части удобно расположены, ручки управления и механический выключатель. При отсутствии датчика терморегулятор работать не будет. Терморегулятор Castle 70.26, монтируется в стандартную монтажную коробку.

Классический дизайн, универсализм, доступная цена, простота настройки и двухлетняя полноценная гарантия терморегулятора Castle RTC 70.26, сделали его очень популярный на территории Украины.

Установка (монтаж) терморегулятора Castle RTC 70.26

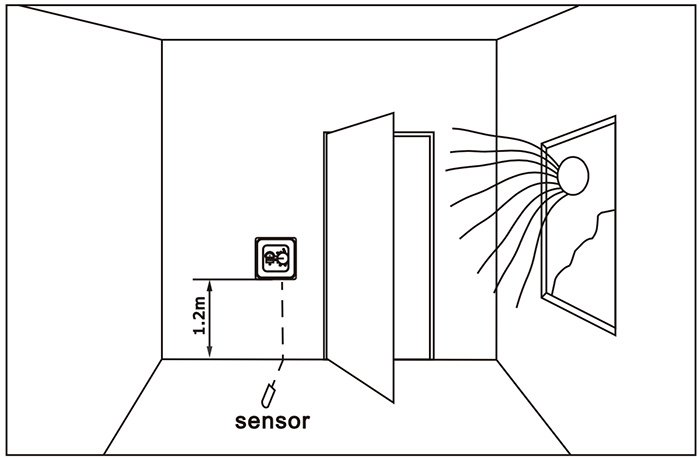

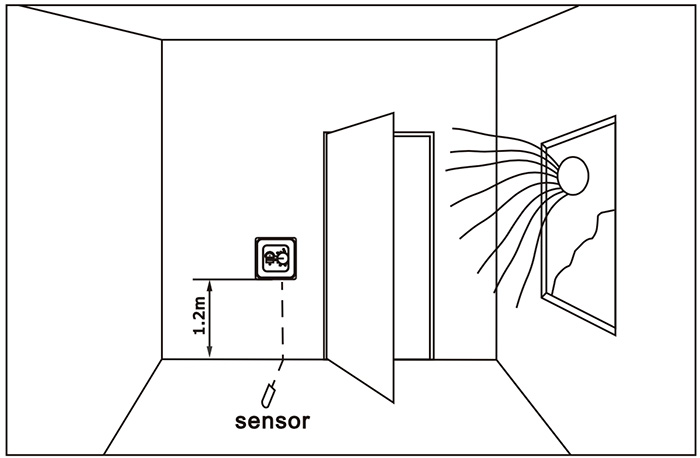

Терморегулятор 70.26 устанавливается в стандартную монтажную коробку диаметром 68 мм. Определите место установки устройства таким образом что-бы избежать попадания прямых солнечных лучей на термостат, на высоте минимум 30 см. максимум 120 см. от пола.

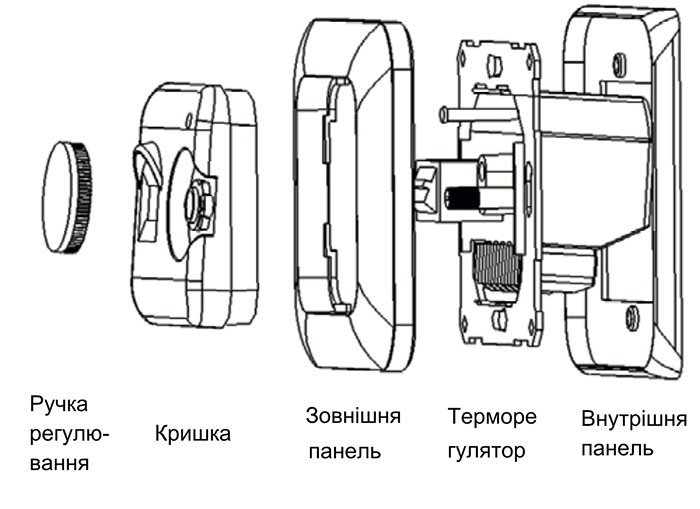

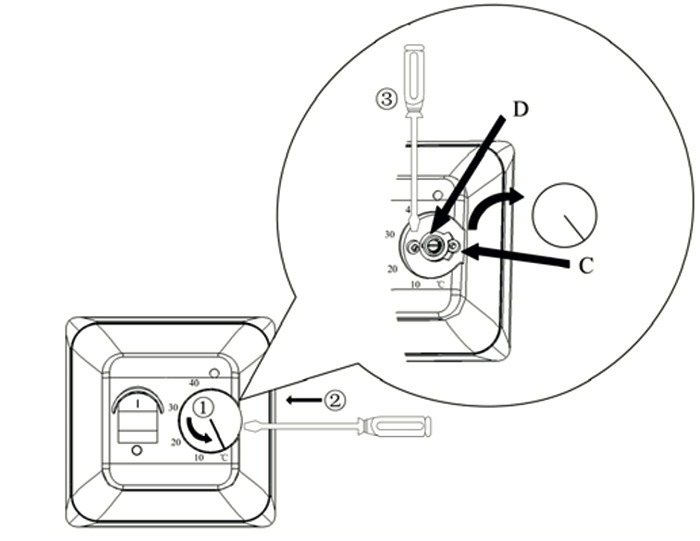

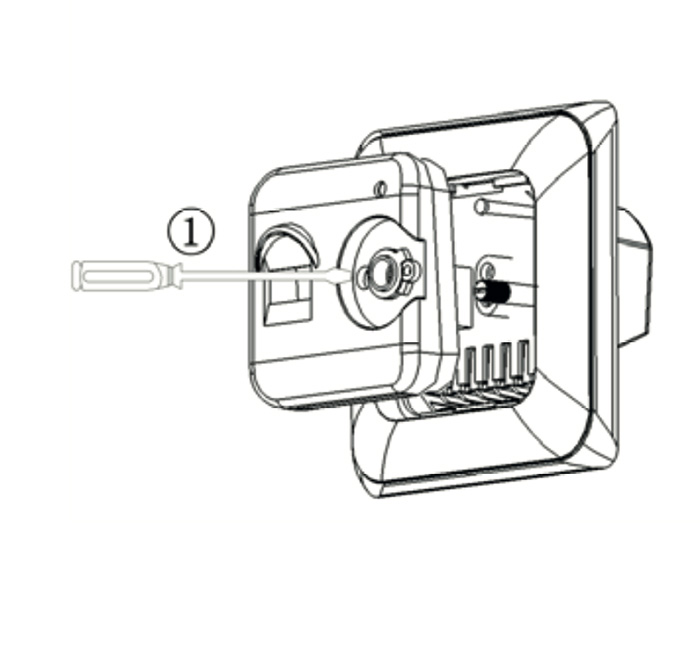

1 С помощью отвертки разберите устройство на части

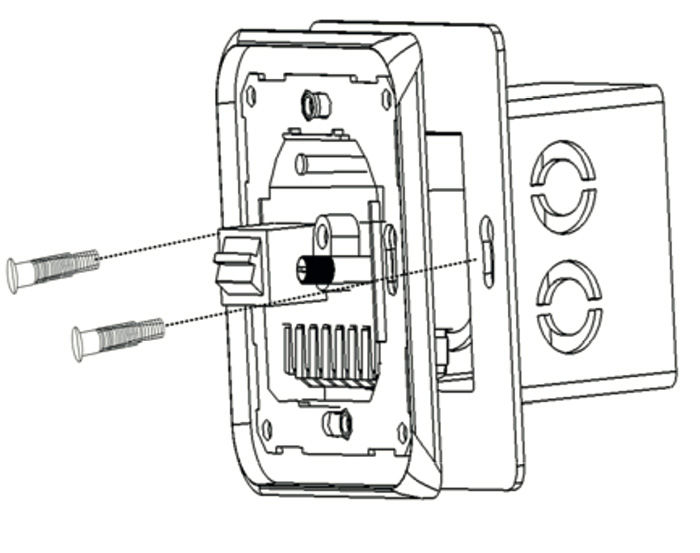

2 С помощью двух винтов закрепите пластину в монтажной коробке (D=68 мм)

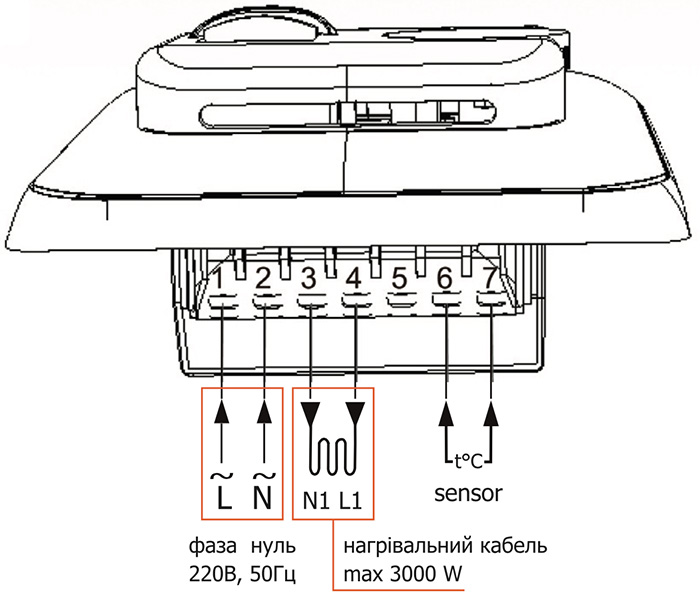

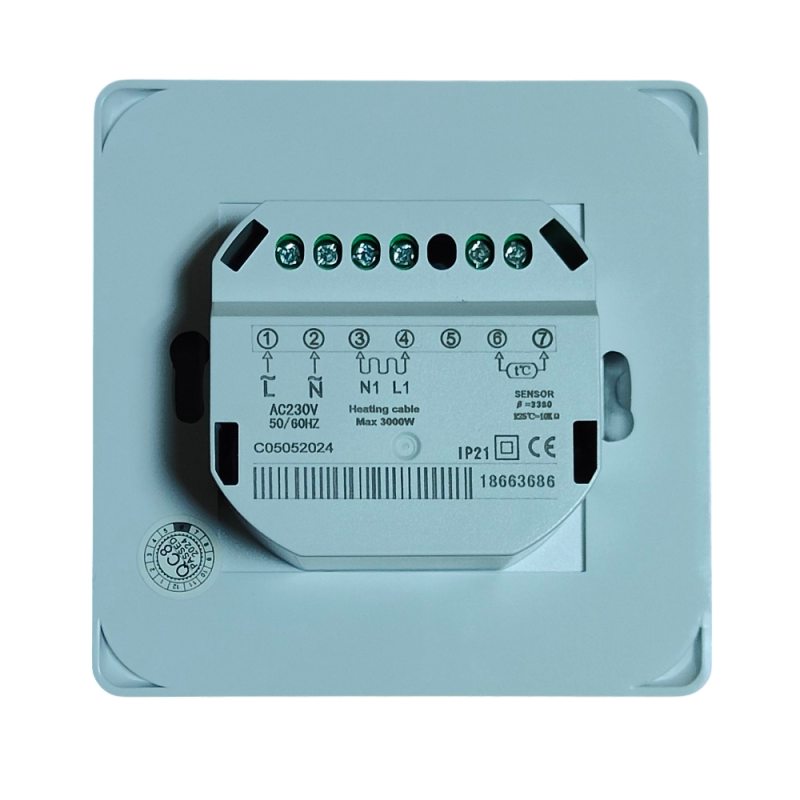

3 Подключите провода и датчик температуры пола

Монтаж датчика температуры пола

Монтаж датчика температуры выполняется одновременно с установкой греющей секции.

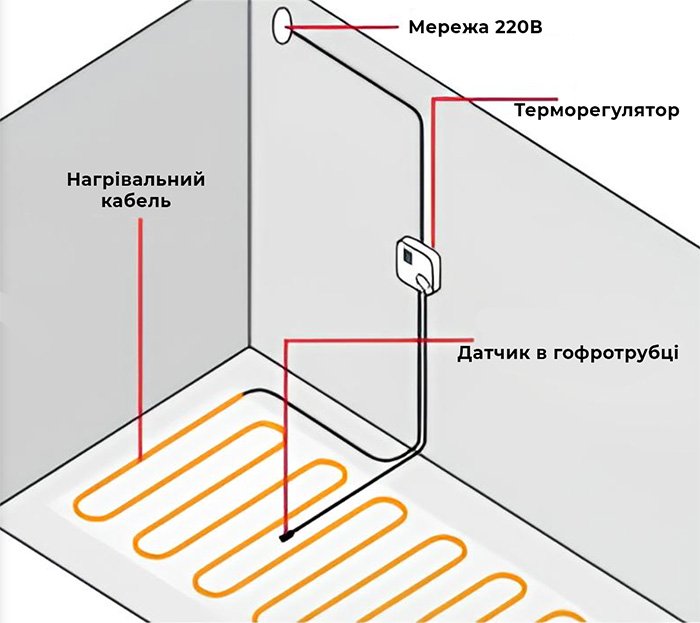

Установите датчик в гофротрубку и заглушите ее торец для предотвращения попадания раствора или клея внутрь. Установите датчик в гофрорубке по центру параллельно между двумя витками греющего кабеля, сделайте шторобу 20x20 мм. от места установки к монтажной коробке и подведите гофробрубку с датчиком к ней. Необходимо сделать плавный изгиб (не менее 5 см.) при переходе от пола к стене.

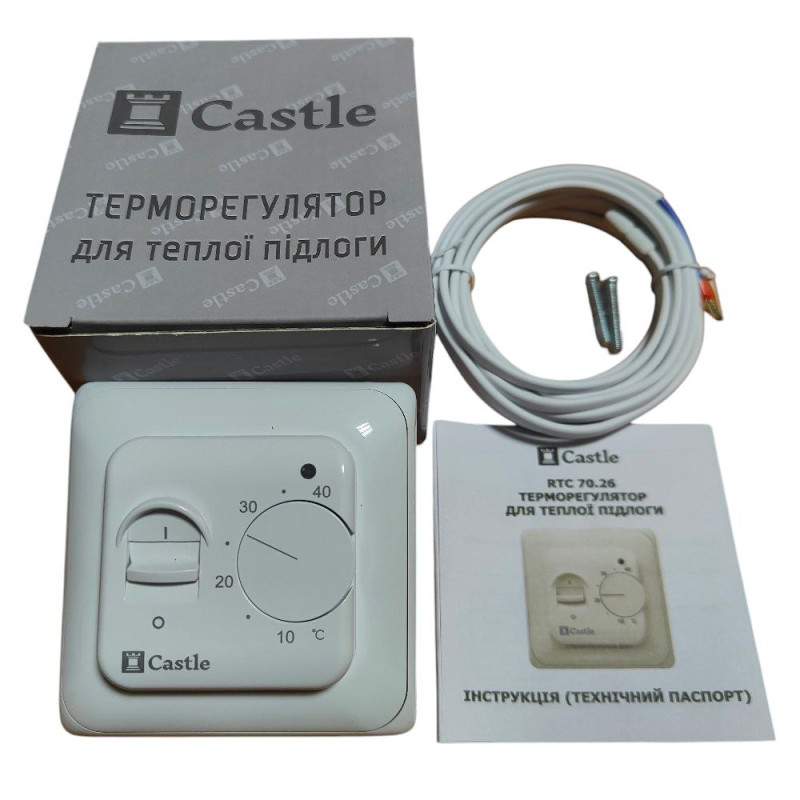

Комплектация

1. Терморегулятор Castle
2. Датчик температуры пола (на проводе)
3. Паспорт
4. Инструкция пользователя

Техническая информация устройства

• Тип термостата - механический
• Управление - механическое колесико
• Монтаж - внутренний
• Максимальный ток - 16A
• Диапазон регулирования температуры - 5 - 40 ° C

• Размер - 86x86 мм.
