Кабель для теплої підлоги під ламінат або плитку Woks-10 150W (1,0-1,5 м2)

Двожильний нагрівальний тонкий кабель Woks 10 призначений для акумулятивного комфортного обігріву приміщень, за допомогою системи опалення тепла підлога. Модель Woks 10 75 Вт. розрахована на обігрів площі від 1,0 до 1,5 м2, залежно від кроку укладання кабелю.

Тепла підлога Вокс 10 встановлюється в цементну стяжку товщиною від 2 см, під ламінат, лінолеум або паркет. Діаметр кабелю всього 4,2 мм, тому рівень підлоги буде піднятий незначно.

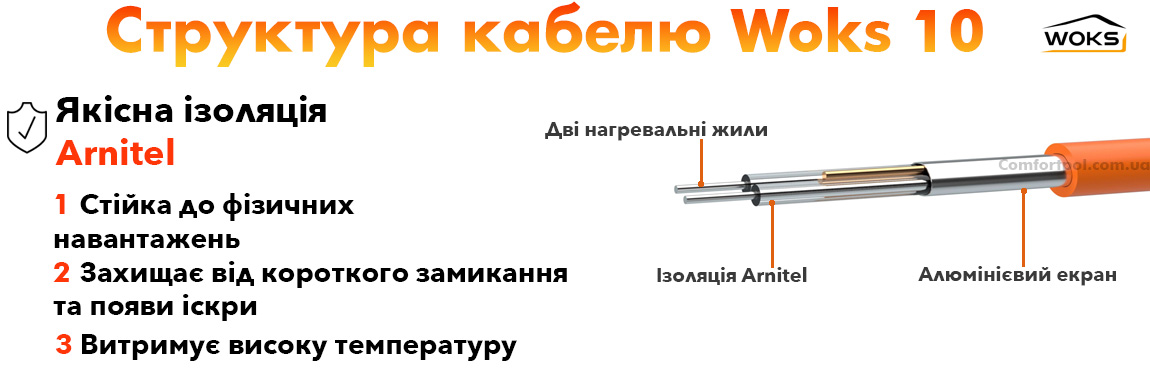

Кабель нагрівальний для теплої підлоги Woks 10 - двожильний (гріюча і поворотна жили), має суцільний захисний екран з алюмінієвої фольги, зовнішня ізоляція кабелю: PVC, внутрішня ізоляція: Arnitel.

Переваги Woks 10

Не висока потужність нагрівальної секції (10 Вт/м) дає можливість використовувати короткий крок укладання (6 см.). Короткий крок укладання гарантує високу рівномірність, щільність обігріву, застерігає від ефекту "зебри" (коли чергуються тепліші та холодніші місця на площі опалення).

Переваги фірмової ізоляції Woks - Arnitel:

Кабелі, виготовлені з використанням Arnitel - це високотехнологічне рішення, що надає ряд переваг:

1. Висока електрична ізоляція: Arnitel має унікальні діелектричні властивості, що забезпечує високий ступінь ізоляції та захисту провідників від коротких замикань та іскріння.
2. Стійкість до впливу зовнішніх факторів: Arnitel має високу стійкість до агресивних хімічних середовищ, вологи, ультрафіолетового випромінювання та механічних пошкоджень. Це робить їх надійним рішенням навіть у екстремальних умовах експлуатації.
3. Гнучкість і мала вага: Arnitel має чудову гнучкість і легкість, що спрощує монтаж та укладання кабелів для теплої підлоги.
4. Стійкість до високих температур: Матеріал Arnitel здатний зберігати свої властивості при підвищених температурах, що робить його ідеальним вибором для застосування для теплої підлоги.

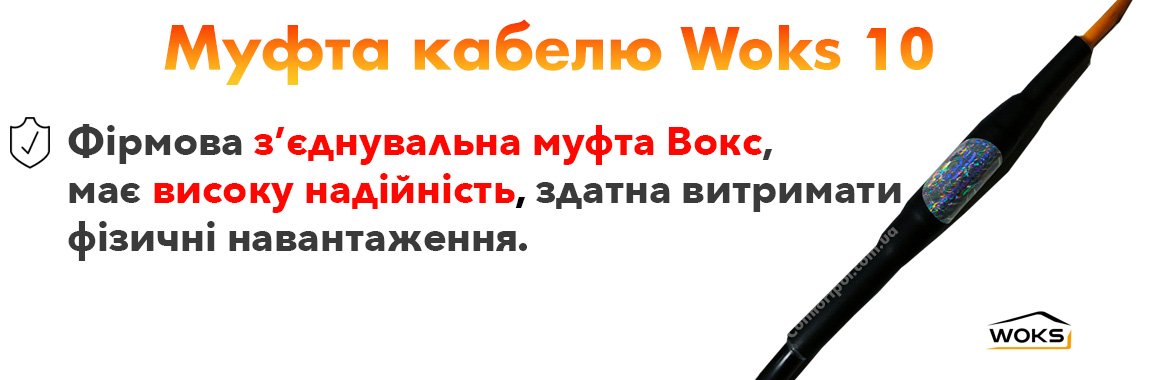

Муфта Woks 10

Нагрівальна секція та силовий кабель (холодний кінець) з'єднуються спеціальною фірмовою муфтою Вокс, що з'єднує муфта теплої підлоги woks 10, має підвищену надійність, здатна переносити фізичні, механічні навантаження. Проходить безліч тестів на заводі під час виробництва. Муфта теплої підлоги Вокс має кордель з поліпропілену, що розділяє між собою дві жили, що гріють, і жилу заземлення, На кордель встановлена додаткова ізоляція, для забезпечення ще одного рівня захисту струмопровідних частин.

Як кріпити нагрівальну секцію до підлоги?

Існує три основні, популярні варіанти кріплення теплого кабелю з потрібним кроком укладання до підлоги:

• Кріплення за допомогою монтажної стрічки.
• Кріплення за допомогою пластикових стяжок (хомутів) на зварювальну сітку.
• Укладка в заздалегідь підготовлені штроби.

Найбільш популярний спосіб кріплення теплої підлоги - це укладання кабелю за допомогою монтажної стрічки, вона має спеціальний замок, яким затискається кабель, за допомогою монтажної стрічки найбільш оптимально витримувати потрібний крок укладання нагрівального кабелю.

У випадках коли фінішна стяжка вже залита, а рівень підлоги підняти неможливо, теплу підлогу укладають у штроби в стяжці такий спосіб монтажу кабелю досить трудомісткий.

При монтажі на сітку важливо дотримуватися кроку укладання (для зручності мотажу при кроці 10 см. використовують сітку з комыркою 5x5 або 10x10 см.) і не передавити нагрівальну секцію пластиковим хомутом.

Підключення нагрівальної секції до терморегулятора

Після завершення монтажу по всій площі обігріву та встановлення датчика температури підлоги (між витками кабелю, що гріє), підведіть проводи живлення (фазу і нуль), холодний кінець нагрівальної секції і датчик температури підлоги до місця встановлення терморегулятора. Переведіть вимикач терморегулятора у положення "Викл".

Короткочасно подайте напругу на дроти живлення 220В для визначення фазного дроту, позначте його. Потім вимкніть живлення мережі 220В. Підключіть всі елементи системи до термостату, як показано на схемі на тильній стороні терморегулятора. Екран кабелю, що гріє, підключається до заземлення.

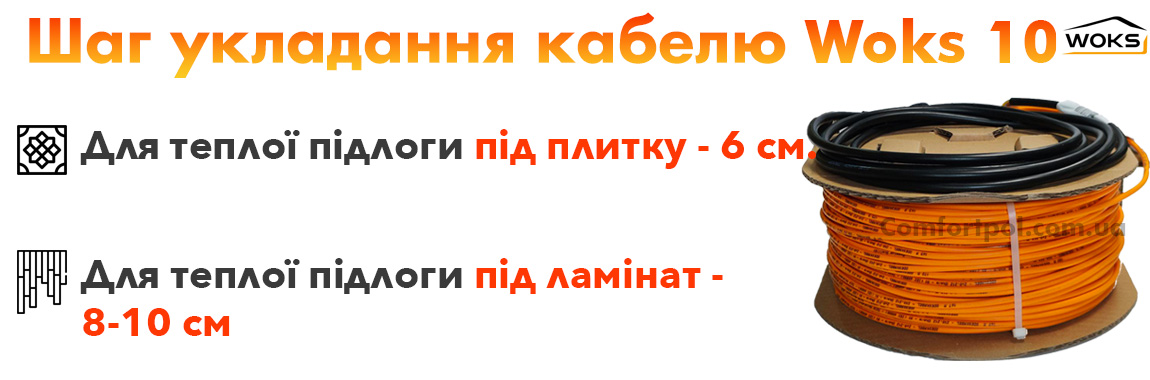

Площа обігріву та крок укладання кабелю Woks 10

Площа обігріву м2 - це місце де буде укладається кабель, що гріє, тепла підлога Вокс монтується за допомогою монтажної стрічки для теплої підлоги у вільних від меблів, відкритих місцях приміщення, відступ від стін 10+ см. Крок укладання - це відстань між витками кабелю, коротший крок укладання дасть високу інтенсивність та рівномірність обігріву теплою підлогою.

• Крок укладання теплої підлоги Вокс 10 під ламінат: 8-10 см.
• Крок укладання теплої підлоги Вокс 10 під плитку: 6 см.

Технічні характеристики Вокс 10

• Тип: двожильний з екраном
• Номінальна напруга: 230 В
• Питома потужність: 11 Вт/м за 230 В 10 Вт/м за 220 В
• Товщина кабелю: 4,2 мм
• Мінімальний діаметр вигину: 3 см
• Холодний кінець: 3 м, 3 х 1,0 мм
• Внутрішня ізоляція: Arnitel® С
• Екран: суцільний алюмінієвий
• Жила заземлення: мідь 0,5 мм
• Оболонка кабелю: PVC без свинцю, помаранчева
• Теплостійкість оболонки 125 ° С (клас Е)
• Міцність кабелю 600 Н / 120 H стиснення/розтягування
• Клас захисту від дії води IP X7
• Мінімальна температура монтажу – 5 °С
• Допустиме відхилення опору + 10%... - 5%
• Допустиме відхилення довжини + 2% + 10 см ... - 2% - 10 см
• Гарантія: 20 років
