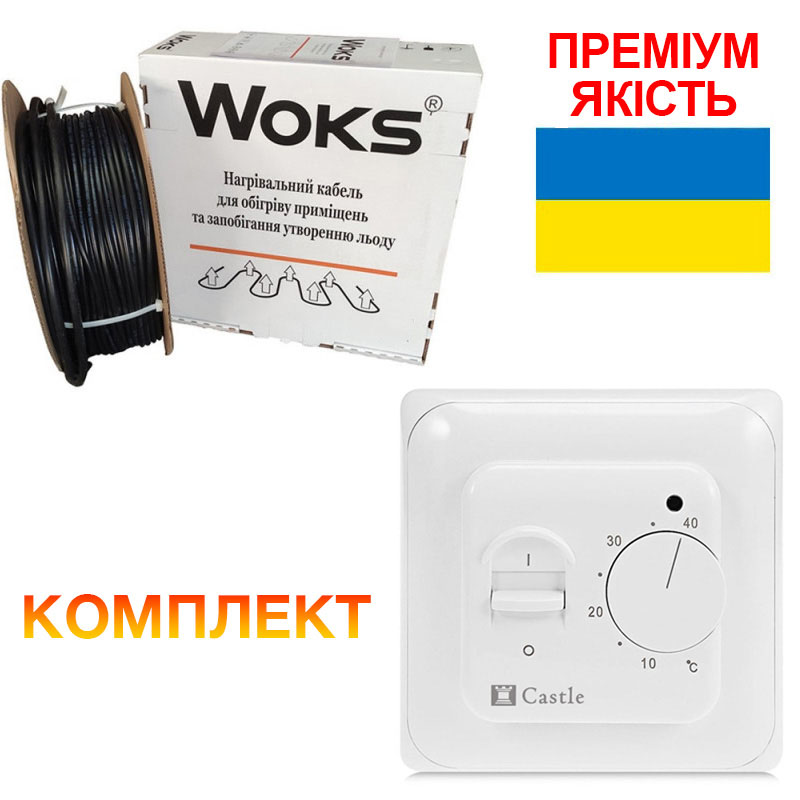

Основне опалення гріючий кабель (маркування) Woks 20T 229 W 11.5 м

Woks 20 Titanium, це двожильний кабель у стяжку або для обігріву дахів, покрівель, водостоків та жолобів, захисту від появи бурульок, зовнішнього обігріву, ґрунту, тротуарної плитки, сходів, терас. Також Вокс 20T можна застосувати для повного обігріву приміщень при укладанні в стяжку глибиною 3-5см.

Потужність нагрівального кабелю 20 Вт/м. Кабель для захисту від обмерзання покрівлі Вокс 20 Titanium, має високий клас механічної потужності (M2), складається з двох нагрівальних жил, захищених зовнішньою, потрійною без свинцевої PVC оболонкою, а також внутрішньою (Arnitel) посиленою теплостійкою ізоляцією. Холодний кінець Woks 20T має довжину три метри.
Холодний провід - монтажний кабель спеціальної конструкції, що забезпечує швидке зачищення та легкий монтаж. При укладанні кабелю для антиоблєднення Woks 20T, не потрібно використовувати спеціальне м'яке взуття, як у випадку зі звичайним нагрівальним кабелем, який з великою ймовірністю може бути пошкоджений при заливці товстої стяжки (3 см і вище).

Структура кабелю теплої підлоги Woks 20

Муфта Woks 20

Нагрівальна секція та силовий провід (холодний кінець) з'єднуються спеціальною фірмовою муфтою Вокс, що з'єднує муфта теплої підлоги woks 20, має підвищену надійність, здатна переносити фізичні, механічні навантаження. Проходить безліч тестів на заводі під час виробництва.

Муфта теплої підлоги має кордель з поліпропілену, що розділяє між собою дві жили, що гріють, і жилу заземлення. На кордель встановлена додаткова ізоляція, для забезпечення ще одного рівня захисту струмопровідних частин.

Як кріпити нагрівальну секцію до підлоги?

Існує три основні популярні варіанти кріплення теплого кабелю з потрібним кроком укладання до підлоги:

• Кріплення за допомогою монтажної стрічки.
• Кріплення за допомогою пластикових стяжок (хомутів) на зварювальну сітку.
• Кріплення в заздалегідь підготовлені штроби.

Найбільш популярний спосіб кріплення теплої підлоги - це укладання кабелю за допомогою монтажної стрічки вона має спеціальний замок, яким затискається кабель, за допомогою монтажної стрічки найбільш оптимально витримувати потрібний крок укладання нагрівального кабелю.

У випадках коли фінішна стяжка вже залита, а рівень підлоги підняти неможливо, теплу підлогу укладають у штроби в стяжці такий спосіб монтажу кабелю досить трудомісткий.

При монтажі на сітку важливо дотримуватися кроку укладання (для зручності мотажу при кроці 10 см. використовують сітку з осередками 5x5 або 10x10 см.) і не передавити нагрівальну секцію пластиковим хомутом.

Підключення нагрівальної секції до терморегулятора

Після завершення монтажу нагрівальної секції по всій площі обігріву та встановлення датчика температури підлоги (між витками кабелю, що гріє), підведіть проводи живлення (фазу та нуль), холодний кінець нагрівальної секції та датчик температури підлоги до місця встановлення терморегулятора. Переведіть вимикач терморегулятора у положення "Викл".

Короткочасно подайте напругу на дроти живлення 220В для визначення фазного дроту, позначте його. Потім вимкніть живлення мережі 220В. Підключіть всі елементи системи до термостату, як показано на схемі на тильній стороні терморегулятора. Екран кабелю, що гріє, підключається до заземлення.

Монтаж кабелю для систем сніготанення Woks 20T

Зазвичай нагрівальний кабель Woks 20T, при установці для обігріву приміщень або зовнішнього обігріву грунту, терас, сходів кріпиться на сітку, що укладає поверх теплоізоляції, потім покривається цементно-піщаною стяжкою або бетоном.

Характеристики Вокс 20T

• Питома потужність: 20 Вт/м

• Розміри кабелю: 5,0 х 6,9 мм
• Мінімальний діаметр вигину: 5 см
• Холодний кінець: 3 м
• Внутрішня ізоляція: Arnitel®
• Оболонка кабелю: PVC (UV), чорна
• Сертифікат: УкрСепро

• Гарантія: 20 років
