Тепла підлога GrayHot 15 кабель під плитку 498 Вт. 34 м. (3.4 м2)

Тепла підлога GrayHot це двожильний нагрівальний кабель від Українського виробника ПАТ "Одескабель". Кабель GrayHot 15 чудово підходить для влаштування теплої підлоги, потужність двожильного кабелю GrayHot 15 Вт/м, кабель Грейхот 15 рекомендується встановлювати під шар плиткового клею або ламінат, нагрівальний кабель Грей ХОТ, фіксується на твердій поверхні з використанням оцинкованої монтажної стрічки.

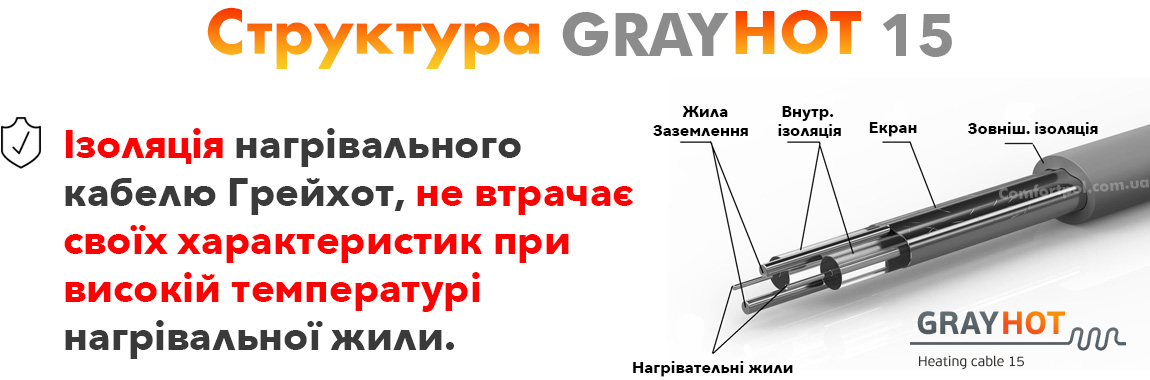

Конструкція теплої підлоги ГрейХот

Конструкція тонкого двожильного кабелю для теплої підлоги, складається з двох жил, що гріють, внутрішньої CIP 7825 і зовнішньої PVC ізоляції, а також захисного алюмінієвого екрану.

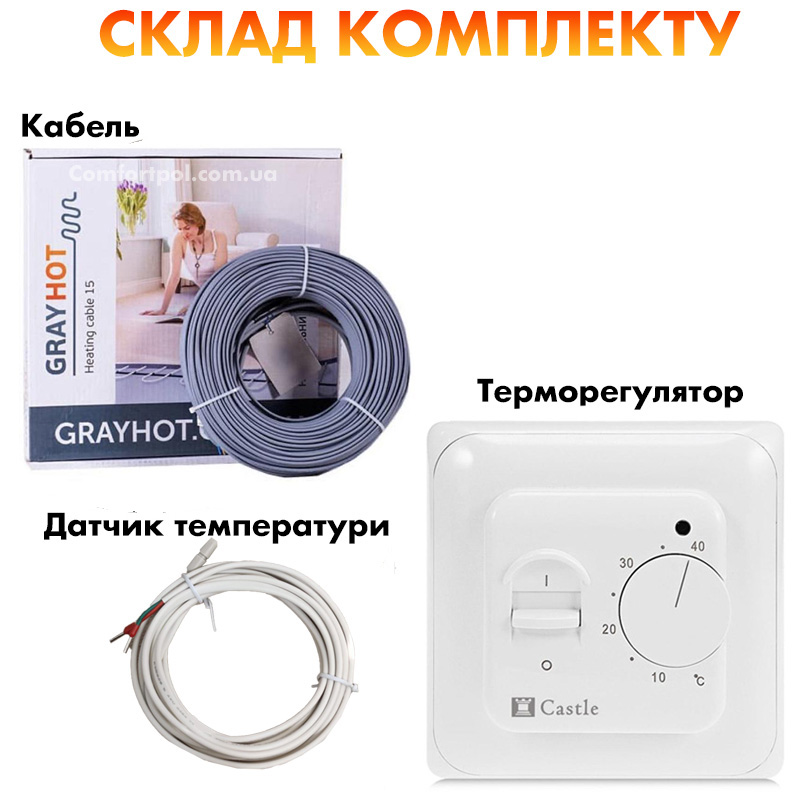

Ізоляція нагрівального кабелю Грейхот, не втрачає своїх властивостей при високій температурі жили, що гріє. Довжина холодного кінця 2.5 м. Під час укладання рекомендується дотримуватися мінімального радіусу вигину (3.5 см.) Для роботи теплої підлоги GrayHot, до кабелю необхідно додатково придбати терморегулятор для теплої підлоги.

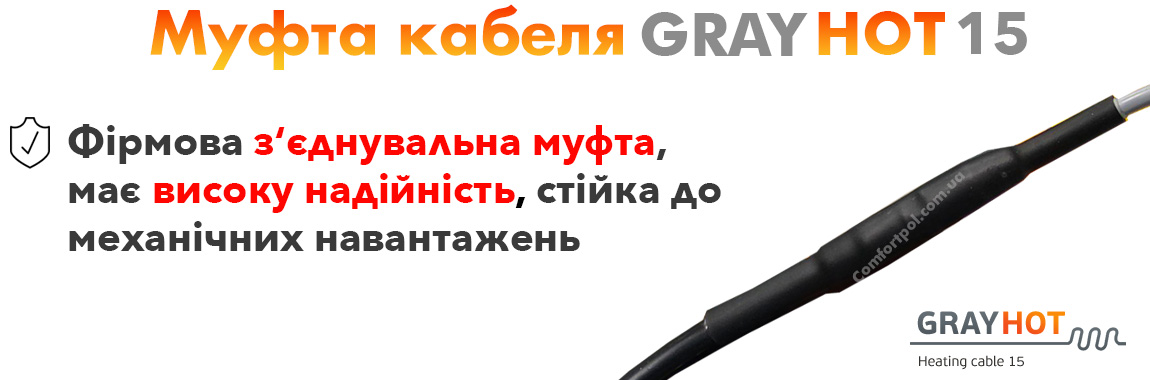

Муфта нагрівального кабелю GrayHot

Нагрівальна секція та силовий кабель (холодний кінець) з'єднуються спеціальною фірмовою муфтою Вокс, що з'єднує муфта теплої підлоги GrayHot 15, має підвищену надійність, здатна переносити фізичні, механічні навантаження. Проходить безліч тестів на заводі під час виробництва.

Муфта теплої підлоги Вокс має кордель з поліпропілену, що розділяє між собою дві жили, що гріють, і жилу заземлення, На кордель встановлена додаткова ізоляція, для забезпечення ще одного рівня захисту струмопровідних частин.

Як кріпити нагрівальну секцію до підлоги?

Існує три основні, популярні варіанти кріплення теплого кабелю з потрібним кроком укладання до підлоги:

• Кріплення за допомогою монтажної стрічки.
• Кріплення за допомогою пластикових стяжок (хомутів) на зварювальну сітку.
• Укладка в заздалегідь підготовлені штроби.

Найбільш популярний спосіб кріплення теплої підлоги - це укладання кабелю за допомогою монтажної стрічки, вона має спеціальний замок, яким затискається кабель, за допомогою монтажної стрічки найбільш оптимально витримувати потрібний крок укладання нагрівального кабелю.

У випадках коли фінішна стяжка вже залита, а рівень підлоги підняти неможливо, теплу підлогу укладають у штроби в стяжці такий спосіб монтажу кабелю досить трудомісткий.

При монтажі на сітку важливо дотримуватися кроку укладання (для зручності мотажу при кроці 10 см. використовують сітку з комыркою 5x5 або 10x10 см.) і не передавити нагрівальну секцію пластиковим хомутом.

Установка кабелю для теплої підлоги GrayHot

1. Для укладання нагрівального кабелю ГрейХОТ під «дерев'яною» поверхнею (ламінат), рекомендується вибирати крок розкладки у розмірі 10 см. У випадку приміщень з мінімальними втратами тепла та наявністю теплоізоляції знизу (3 см і більше), кращим є крок укладання у розмірі 12,5 см.
2. Для «кам'яної» підлоги (плитка) нагрівальний кабель Грей ХОТ слід розкладати з кроком 10 см. В областях з підвищеними втратами тепла, таких як балкони або прибудови на землі, рекомендується скоротити крок укладання до 7,5 см.

Якщо нагрівальний кабель монтується безпосередньо поверх теплоізоляції, використовують монтажну сітку, для запобігання контакту кабелю з теплоізоляцією, потім зафіксувати його за допомогою пластикових хомутів. Теплоізоляція під нагрівальним кабелям значно знизить тепловтрати.

Крок укладання теплої підлоги GrayHot

Рекомендований крок укладання теплого кабелю GrayHot для більшості користувачів, але все ж таки при розрахунку потужності теплої підлоги слід враховувати якість теплоізоляції і те, яку роль в опаленні, буде виконувати тепла підлога в конкретно, вашому випадку.

• Під ламінат – 120 Вт/м², крок 12,5 см;
• Під плиткою у приміщенні - 150 Вт/м², крок 10 см;
• Під плиткою на балконі, лоджії – 200 Вт/м², крок 7,5 см.

Глибина, на яку укладається кабель.

Використовуючи систему опалення теплу підлогу, важливо мати рівномірне прогрівання поверхні. Тому відстань від нагрівального кабелю до поверхні підлоги (глибина залягання) повинна бути не меншою:

• 1 см - при кроці укладання 7,5 см;
• 2 см - при кроці укладання 10 см;
• 3 см - при кроці укладання 12,5 см;
• 4 см - при кроці укладання 15 см.

Технічні характеристики ГрейХот 15

• Напруга: В: 220
• Потужність при 220В: Вт/м: 15
• Діаметр: 5.5 мм.
• Холодний кінець: 2.5 м

• Вологостійкість: IPX7
• Країна виробник: Україна Одескабель
