Тепла підлога RYXON кабель під плитку HC-20 1800W 9 м2

Ryxon HC-20 - тонкий двожильний нагрівальний кабель від латвійського виробника Ryxon (Ріксон). Використовується для облаштування теплих електричних кабельних підлог під плитку та інші типи покриття для підлоги.

Продукти Ryxon є новинкою на ринку електроопалення в Україні. Наявність екрану та заземлювального обплетення біля кабелю дозволяє застосовувати опалювальну систему в приміщеннях з підвищеною вологістю (наприклад, ванні кімнати, сауни тощо).

Даний кабель є універсальним і може бути укладений як шар плиткового клею, так і під тонкий шар (до 1-2 см) самовирівнюючого цементного розчину. Вкладати кабель Ryxon HC-20 під товстий шар цементної стяжки (вище 3-5 см) не рекомендується через недостатню механічну міцність виробу на розрив. Під товстий шар цементу слід вибирати міцні нагрівальні кабелі діаметром від 5 до 8 мм.

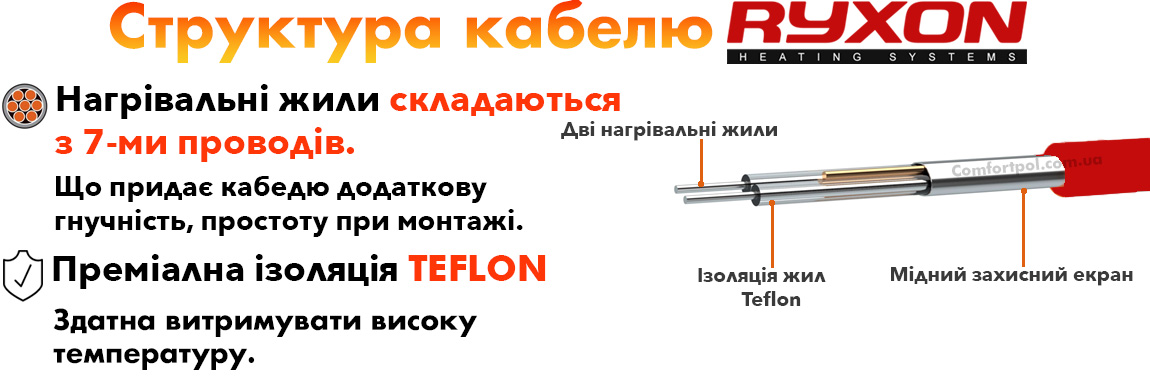

Структура Ryxon HC-20

Всі продукти Ryxon відповідають вимогам ЄС та мають маркування CE.

Для виробництва наших кабельних продуктів ми використовуємо лише якісні компоненти. Всі наші кабелі мають внутрішню ізоляцію з фторопласту (Тефлон™), що забезпечує максимальну довговічність та захист від перегріву. Всі продукти Ryxon проходять суворий контроль якості. Кожен кабель, виготовлений на заводі, перевіряється на якість ізоляції при напрузі 3000 В.

Як кріпити нагрівальну секцію до підлоги?

Існує три основні популярні варіанти кріплення теплого кабелю з потрібним кроком укладання до підлоги:

• Кріплення за допомогою монтажної стрічки.
• Кріплення за допомогою пластикових стяжок (хомутів) на зварювальну сітку.
• Кріплення в заздалегідь підготовлені штроби.

Найбільш популярний спосіб кріплення теплої підлоги - це укладання кабелю за допомогою монтажної стрічки вона має спеціальний замок, яким затискається кабель, за допомогою монтажної стрічки найбільш оптимально витримувати потрібний крок укладання нагрівального кабелю.

У випадках коли фінішна стяжка вже залита, а рівень підлоги підняти неможливо, теплу підлогу укладають у штроби в стяжці такий спосіб монтажу кабелю досить трудомісткий.

При монтажі на сітку важливо дотримуватися кроку укладання (для зручності мотажу при кроці 10 см. використовують сітку з осередками 5x5 або 10x10 см.) і не передавити нагрівальну секцію пластиковим хомутом.

Підключення нагрівальної секції до терморегулятора

Після завершення монтажу кабелю по всій площі обігріву та встановлення датчика температури підлоги (між витками кабелю, що гріє), підведіть проводи живлення (фазу і нуль), холодний кінець нагрівальної секції і датчик температури підлоги до місця встановлення терморегулятора. Переведіть вимикач терморегулятора у положення "Викл".

Короткочасно подайте напругу на дроти живлення 220В для визначення фазного дроту, позначте його. Потім вимкніть живлення мережі 220В. Підключіть всі елементи системи до термостату, як показано на схемі на тильній стороні терморегулятора. Екран кабелю, що гріє, підключається до заземлення.

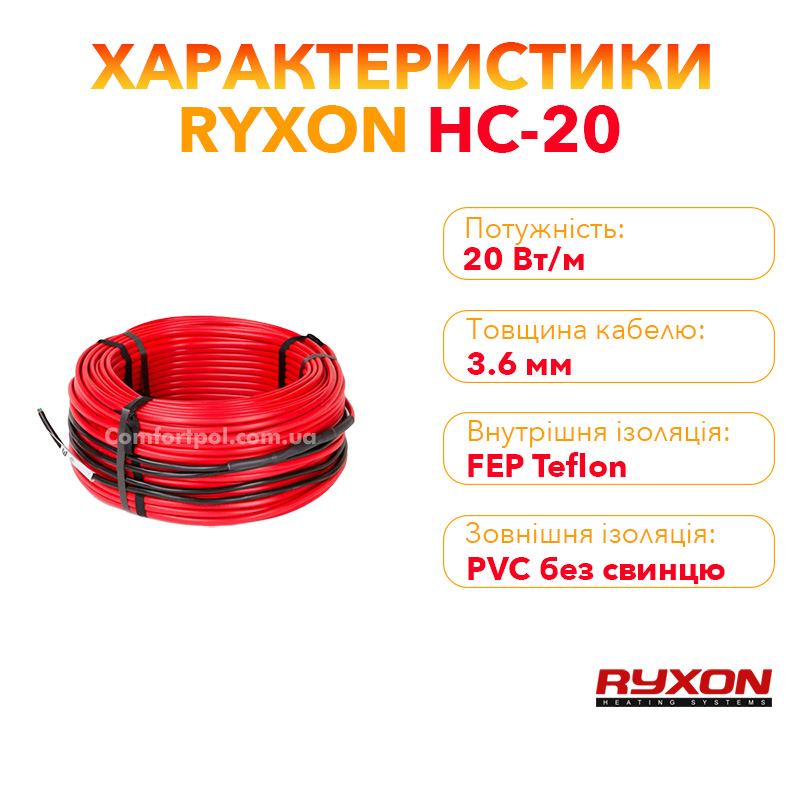

Характеристики

• Тип: двожильний з екраном
• Номінальна напруга: 230 В
• Питома потужність: 20 Вт/м при 230 В
• Товщина кабелю: 3,6 мм
• Мінімальний діаметр вигину: 3 см
• Холодний кінець:
• Внутрішня ізоляція: FEP Teflon
• Оболонка кабелю: PVC без свинцю, червона

• Клас захисту від дії води IP X7

• Гарантія: 20 років
