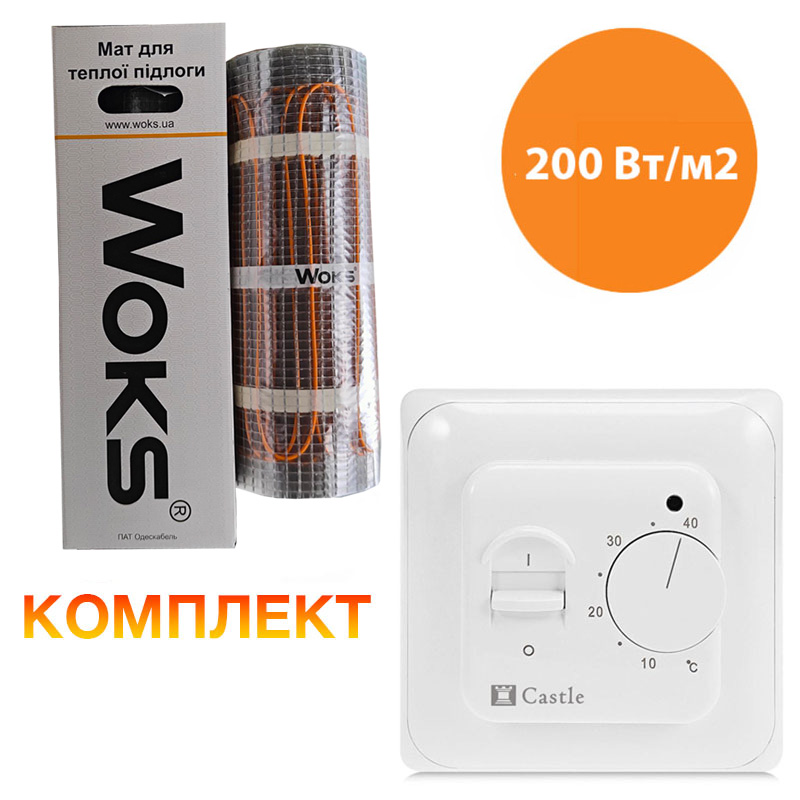

Тепла підлога WoksMat 200 нагрівальні мати

Теплий мат Woks200T призначений для укладання на бетонній основі або поверх теплоізоляції, покритої монтажною сіткою, в шар плиткового клею.

При використанні потужного нагрівального мату WoksMat 200T для системи основного опалення обов'язково потрібне встановлення теплоізоляції завтовшки не менше 10 см.

Однією з найважливіших особливостей нагрівальних матів Woks є наявність захисної плівки на всій довжині. Це зроблено для того, щоб при розкриванні матеріалу в поміщенні монтажник міг розкотити його, розрізати сітку, повертати на 90° або 180°, потім знову розкачувати і так далі. У разі відсутності захисної плівки, клейка куля матеріалу притягатиме до себе пил та грязь із підлоги.

Для монтажу на стіні рекомендується використовувати звичайний нагрівальний мат Woks потужністю 160 Вт/м².

Структура теплої підлоги Вокс 200T

Теплий мат Woks складається з двожильного нагрівального кабелю, який надежно закріплений на сітці зі скловолокна з фіксованим кроком укладання. (200 Вт/м2) кабель має алюмінієвий екран, він підключається до заземлення, щоб запобігти наростанню напруги на зовнішній стороні теплого мату.

У нагрівальних матах Вокс 200 використовується якісна внутрішня ізоляція кабелю Arnitel. Ізоляція кабелю Arnitel забезпечує надійний захист кабелів теплої підлоги на матах Woks від зовнішніх впливів, таких як волога, температурні колівання та механічні пошкодження. Це спеціально розроблена технологія, яка гарантує стабільну передачу даних та сигналів за мінімальні втрати.

Переваги ізоляції кабелю Arnitel включають:

1. Висока стійкість до агресивних зовнішніх умов.
2. Поліпшена електрична безпека.
3. Довгий термін служби.
4. Стійка до високих температур

З'єжнувальна муфта Woksmat 200T

Нагрівальна секція та силовий кабель (холодний кінець) з'єднуються спеціальною фірмовою муфтою Вокс, що з'єднує муфту теплої підлоги woksmat 200T, має підвищену надійність, здатна переносити фізичні, механічні навантаження. Проходити безліч тестів на заводі під час виробництва.

Муфта теплої підлоги Вокс має кордель з поліпропілену, що розділяє між собою дві жилі, що гріють, та жилу заземлення, На кордель встановлено додаткову ізоляцію, для забезпечення ще одного рівня захисту струмопровідних частин.

Монтаж матів теплої підлоги Woks 200Вт/м2

Підключіть з'єднувальну муфту і розподіліть мат підігріву по поверхні, на яку планується монтаж, з урахуванням тривалості холодного кінця. Розріжте матову сітку відповідно до проекту, уникаючи пошкоджень підігрівального кабелю. Згорніть мат, розмітте та обробіть поверхню від мусора. Потім зніміть захисну плівку, знову розгорніть мат підігрів з клейкою кулею внизу і притисніть його до пола. Це запобігає підняттю матеріалу під час заливання розчину.

Основні рекомендації до монтажу

• Нагрівальні мати укладаються тільки на "відкритій площі приміщення", не потрібно укладати мати в місцях стояння меблів і т.д.
• При укладанні нагрівального мату слідкуйте за тим, щоб не пошкодити оболонку нагрівального кабелю, розрізаючи сітку.
• Якщо потрібно, можна тимчасово відокремити кабель від сітки, щоб полегшити його укладання на ділянці неправильної форми.
• Для зручності фіксації від'єднаного від сітки кабелю до пола використовуйте малярський скотч.

Характеристики матів Woks 200T

• Тип кабелю – двожильний, з екраном
• Номінальна напруга – 230 В
• Потужність потужність – 200 Вт/м² при 230 В183 Вт/м² при 220 В
• Товщина гріючого елемента – 4 мм.
• Холодний дріт - 3 м, 3 х 1,0 мм², червоний
• Внутрішня ізоляція - Arnitel® С
• Екран - суцільний алюмінієвий
• Жила заземлення – мідь 0,5 мм²
• Оболонка кабелю - PVC без свинцю, помаранчева.
• Теплостійкість оболонки - 125°С (клас Е)
• Міцність кабелю - 600 Н / 120 H стиснення/розтягування
• Клас захисту від дії води - IP X7
• Гарантія 20 років
