Кабель для теплого пола под ламинат или плитку Woks-10 600W (4,8-6,0 м2)

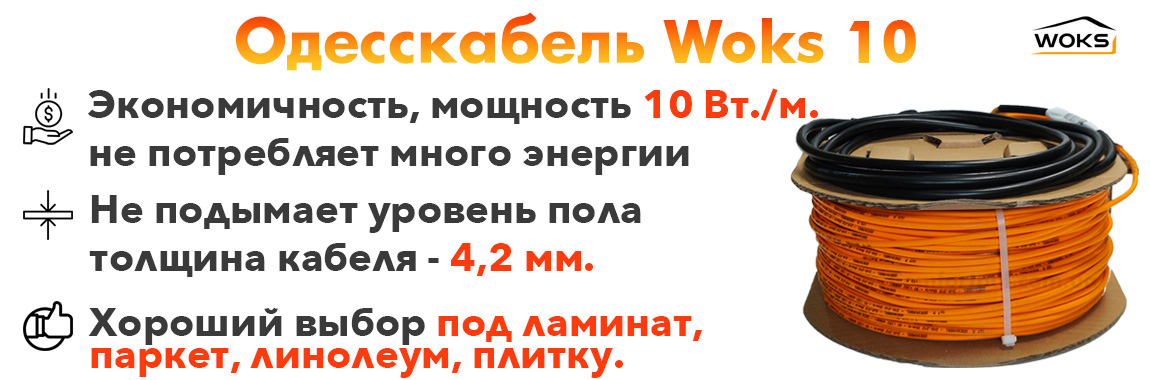

Двужильный нагревательный тонкий кабель Woks 10 предназначен для комфортного аккумулирующего обогрева помещений посредством системы отопления теплый пол. Модель Woks 10 75 Вт. раcчитана на обогрев площади от 4,8 до 6,0 м2, в зависимости от шага укладки кабеля.

Теплый пол Вокс 10 устанавливается в цементную стяжку толщиной от 2-х см, под ламинат, линолеум или паркет. Диаметр кабеля всего 4.2 мм, поэтому уровень пола будет поднят незначительно.

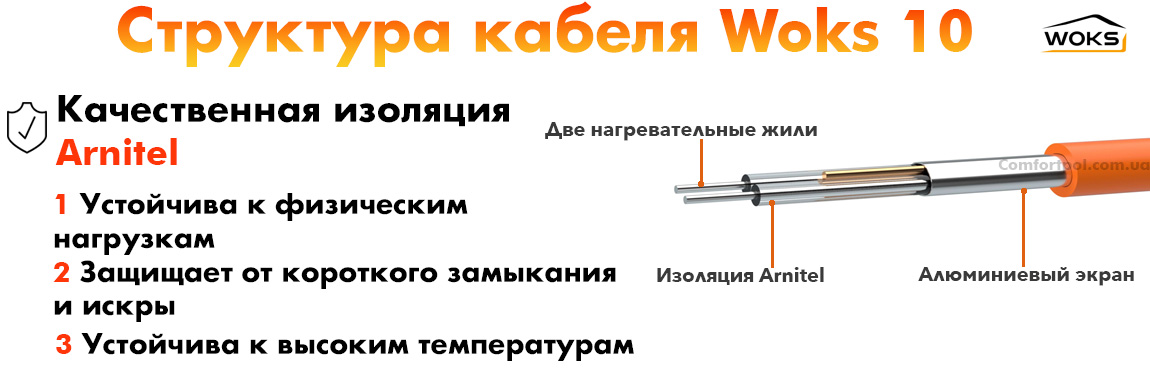

Греющий кабель для теплого пола Woks 10 - двужильный (греющая и возвратная жилы), со сплошным защитным экраном из алюминиевой фольги, внешняя изоляция кабеля: PVC,  внутренняя изоляция: Arnitel.

Преимущества Woks 10

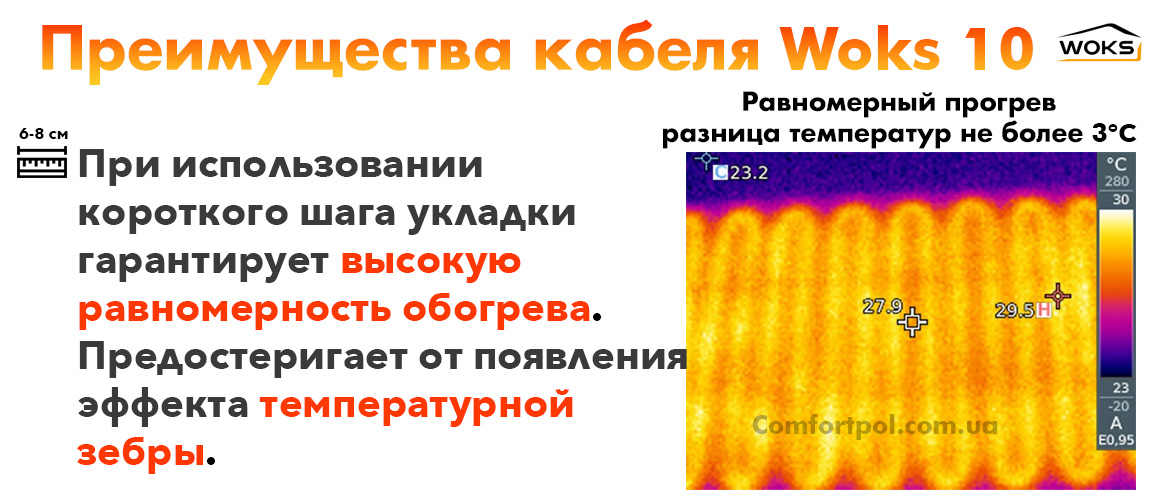

Не высокая мощность нагревательной секции (10 Вт/м) дает возможность, использовать короткий шаг укладки (6 см.). Короткий шаг укладки гарантирует, высокую равномерность, плотность обогрева, предостерегает от эффекта "зебры" (когда чередуются более теплые и холодные места на площади отопления).

Преимущества фирменной изоляции Woks - Arnitel:

Кабели, изготовленные с использованием Arnitel - это высокотехнологичное решение, предоставляющее ряд преимуществ:

1. Высокая электрическая изоляция: Arnitel обладает уникальными диэлектрическими свойствами, что обеспечивает высокую степень изоляции и защиты проводников от коротких замыканий и искрения.
2. Устойчивость к воздействию внешних факторов: Arnitel обладает высокой стойкостью к агрессивным химическим средам, влаге, ультрафиолетовому излучению и механическим повреждениям. Это делает их надежным решением даже в самых экстремальных условиях эксплуатации.
3. Гибкость и малый вес: Arnitel обладает прекрасной гибкостью и легкостью, что упрощает монтаж и укладку кабелей для теплого пола.
4. Устойчивость к высоким температурам: Материал Arnitel способен сохранять свои свойства при повышенных температурах, что делает его идеальным выбором для применения для систем отопления теплый пол.

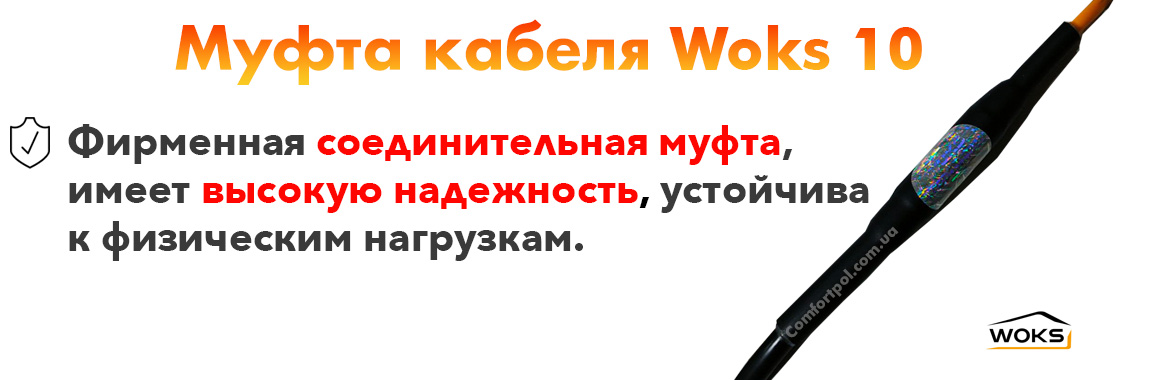

Муфта Woks 10

Нагревательная секция и силовой кабель (холодный конец) соединяются специальной фирменной муфтой Вокс, соединяющая муфта теплого пола woks 10, обладает повышенной надежностью, способна переносить физические, механические нагрузки. Проходит множество тестов на заводе во время производства. Муфта теплого пола Вокс имеет кордель из полипропилена, разделяющий между собой две греющие жилы и жилу заземления, На кордель установлена дополнительная изоляция, для обеспечения еще одного уровня защиты токопроводящих частей.

Как крепить нагревательную секцию к полу?

Существует три основных популярных варианта крепления теплого кабеля с нужным шагом укладки к полу:

• Крепление с помощью монтажной ленты.
• Крепление с помощью пластиковых стяжек (хомутов) на сварную сетку.
• Крепление в заранее подготовленные штробы.

Наиболее популярный способ крепления теплого пола - это укладка кабеля с помощью монтажной ленты она имеет специальный замок которым зажимается кабель, при помощи монтажной ленты наиболее оптимально выдерживать нужный шаг укладки нагревательного кабеля.

В случаях когда финишная стяжка уже залита, а уровень пола поднять не возможно, теплый пол укладывают в штробы в стяжке такой способ монтажа кабеля достаточно трудоемкий.

При монтаже на сетку, важно соблюдать шаг укладки (для удобства мотажа при шаге 10 см. используют сетку с ячейками 5x5 или 10x10 см.) и не передавить нагревательную секцию пластиковым хомутом.

Подключение нагревательной секции к терморегулятору

После завершения монтажа по всей площади обогрева и установки датчика температуры пола (между витками греющего кабеля), подведите провода питания (фазу и ноль), холодный конец нагревательной секции и датчик температуры пола к месту установки терморегулятора. Переведите выключатель терморегулятора в положение "выкл".

Кратковременно подайте напряжение на провода питания 220В для определения фазного провода, отметьте его. Затем отключите питание сети 220В. Подключите все элементы системы к термостату как показано на схеме на тыльной стороне терморегулятора. Экран греющего кабеля подключается к заземлению.

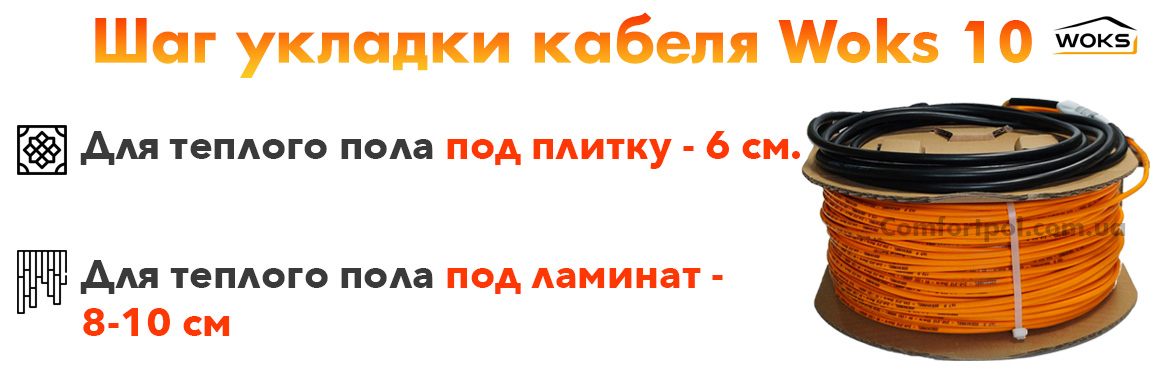

Площадь обогрева и шаг укладки кабеля Woks 10

Площадь обогрева м2 - это место где будет укладывается греющий кабель, теплый пол Вокс монтируется с помощью монтажной ленты для теплого пола в свободных от мебели, открытых местах помещения, отступ от стен 10+ см. Шаг укладки - это расстояние между витками кабеля, более короткий шаг укладки даст высокую интенсивность и равномерность обогрева теплым полом.

• Шаг укладки теплого пола Вокс 10 под ламинат: 8-10 см.
• Шаг укладки теплого пола Вокс 10 под плитку: 6 см.

Технические характеристики Вокс 10

• Тип: двужильный с экраном
• Номинальное напряжение: 230 В
• Удельная мощность: 11 Вт/м при 230 В 10 Вт/м при 220 В
• Толщина кабеля: 4,2 мм
• Минимальный диаметр изгиба: 3 см
• Холодный конец: 3 м, 3 х 1,0 мм
• Внутренняя изоляция: Arnitel® С
• Экран: сплошной алюминиевый
• Жила заземления: медь 0,5 мм
• Оболочка кабеля: PVC без свинца, оранжевая
• Теплостойкость оболочки 125 °С (класс Е)
• Прочность кабеля 600 Н / 120 H сжатие/растяжение
• Класс защиты от воздействия воды IP X7
• Минимальная температура монтажа - 5 °С
• Допустимое отклонение сопротивления + 10% ... - 5%
• Допустимое отклонение длины + 2% + 10 см ... - 2% - 10 см
• Гарантия: 20 лет
